    產品分類 /

    PRODUCTS

    全部分類
    1/1
    [[[[[[[[[[[[[[[[[[[[[[[[[[[[[Number of views, Number of views]]]]]]]]]]]]]]]]]]]]]]]]]]]]]:
    1028

    紙編帶


    所屬分類
    紙編帶

    [[[[[[[[[[[[[[[[[[[[[[[[[[[[[Number of views, Number of views]]]]]]]]]]]]]]]]]]]]]]]]]]]]]:
    1028
    [[[[[[[[[[[[[[[[[[[[[[[[[[[[[Quantity, Quantity]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
    -
    +
    1
    產品描述

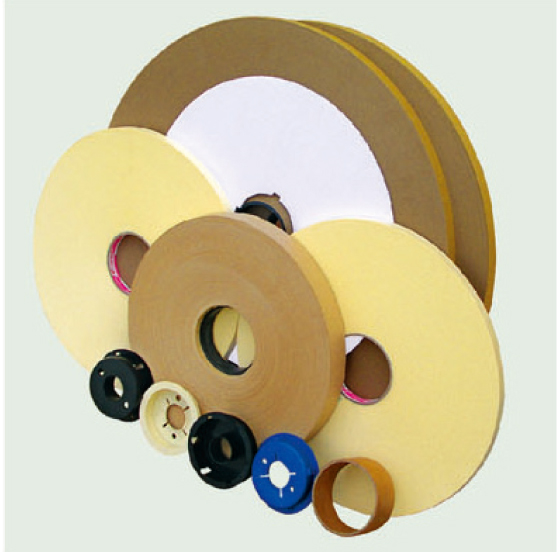

    引線元器件自動包裝用紙編帶分熱融型美紋紙膠帶和耐高溫自粘型美紋紙膠帶兩種,配套用牛皮紙帶、隔層紙及紙質卷輪和塑料卡芯組成全套紙編帶材料。該產品專為長引線元器件軸向帶式包裝設計,所有極性元器件都按一個分向排列包裝,便于自動裝配或自動插裝元器件。裝有元器件的紙編帶可卷在卷輪上,也可直接折迭起來,如手風琴式折迭,每層之間用隔層紙隔開,以防元器件互相摩擦?xí)r劃傷或上下串行。
    特性及用途
    美紋紙膠帶的特性:紙質紋路清晰、耐高溫(150℃以上)、膠面粘接性能極佳、保持力優越,纏繞均勻、不殘留膠痕、不易斷帶;
    牛皮紙帶的特性:紙帶抗拉力強、挺度高,纏繞均勻、不松卷,與膠帶自粘或熱融時粘接力持久,不脫落。
    紙編帶的用途:美紋紙膠帶與牛皮紙帶配合使用,用于熱敏電阻器、石英晶體諧振器、電容器、二級管等長引線元器件制造過程中一次性編帶,及成品編帶、二次編帶等包裝使用。以長引線的石英晶體諧振器包裝為例,將各部分尺寸圖示如下:

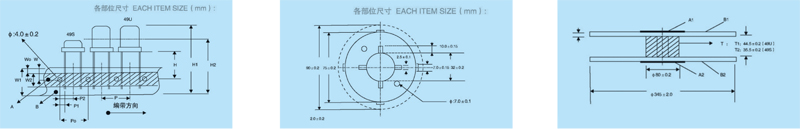

    49U49S紙編帶尺寸
    圖一注釋:

    (1):P=12.7±1.0mm;
    (2):P0=12.7±1.0mm;
    (3):P1=3.58±0.7mm;
    (4):P2=6.35±1.0mm;
    (5):W1=18.0±0.2mm;
    (6):W2=13.0±0.2mm;
    (7):W0=2.0±0.5mm;
    (8):W=9.0±0.5mm;
    (9):H=18.0±2.0mm;
    (10):H1=44.5 mm Max(49U);
    (11):H2=35.5mm Max (49S);
    (12):A-熱熔膠帶規格:0.15mm×13mm×500m/R;
    (13):B-牛皮紙基帶規格:0.38mm×18mm×500m/R;
    (14):國產臺紙(隔層紙)規格:0.12mm×30/40mm×500m/R;
    (15):紙編帶輪的直徑:330±2.0mm、345±2.0mm.
    1111


    組合式紙帶輪尺寸
    圖二注釋:
    (1):A1、A2為圖二所示的PS塑膠卡盤,顏色、形狀根據客戶需求而定,一般有黃、籃、黑三種顏色;
    (2):B1、B2為兩個白板紙圓片;
    (3):T為硬質牛板紙管芯或PS塑膠軸芯;
    (4):A1、A2、B1、B2、T五部分用紙箱分開包裝,需要時再組裝可減少運輸和儲存的體積。



    111
